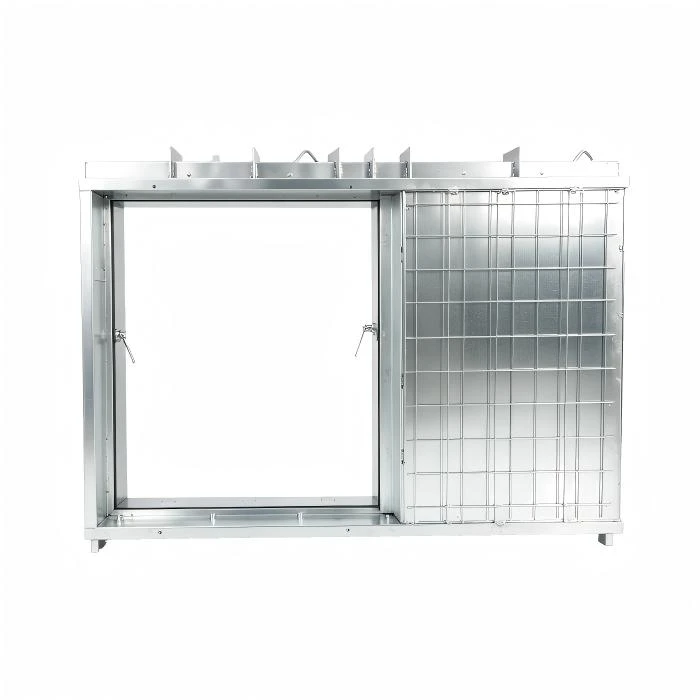

Explosionsgeschützte Fenster

Zento Trilium Metal Tech Co., Ltd. ist einer der führenden Hersteller und Lieferanten von explosionsgeschützten Fenstern in China. Willkommen beim Kauf von massiven, langlebigen, explosionsgeschützten Fenstern aus China hier in unserer Fabrik. Wenn Sie Fragen zu individuellem Service haben, senden Sie uns bitte eine E-Mail.

Eine explosionsgeschützte Fensterbaugruppe, hergestellt aus schweren -Stahlrahmen mit Verbundglas- oder Polycarbonatverglasung auf unseren 30.000-W-Laserschneid- und Roboterschweißlinien im Werk Dehong.



Diese Fenster sorgen für Sichtbarkeit und Situationsbewusstsein in explosionsgeschützten Strukturen, während die Schutzhülle erhalten bleibt.



Wir produzieren Fenster für Raffineriekontrollräume, militärische Kommandoposten und kritische Infrastruktureinrichtungen.



Die technische Herausforderung besteht darin, die Dicke der Verglasung (für Explosionsschutz) mit optischer Klarheit und Kompatibilität mit der Durchbiegung des Rahmens in Einklang zu bringen. -Der Rahmen muss sich der Verglasung anpassen und nicht dagegen ankämpfen.

Explosionsfenster: Das schwächste Glied in der Schutzhülle

Eine durch Explosion-gehärtete Wand ist nur so stark wie ihre Öffnungen. Das Fenster muss dem gleichen Druck standhalten wie die umgebende Wand und gleichzeitig Sicht bieten. Dies erfordertabgestimmtes Designaus Rahmen und Verglasung.

Schritt 1: Rahmenherstellung
Der Rahmen ist die Schnittstelle zwischen der Verglasung und der Wand. Wir schneiden Rahmenteile abQ345B HSLA-Stahlauf unserem30.000-W-Laserschneidsystem. Der Laser schneidet die Verglasungstasche, Befestigungslöcher und Entwässerungslöcher in einem einzigen Arbeitsgang-und sorgt so für SicherheitDimensionskonsistenzzur Verglasungsmontage. Rahmen sindVorrichtung-geschweißtauf unseremTM1800 Schweißroboterum Rechtwinkligkeit und gleichbleibende Schweißqualität sicherzustellen.

Schritt 2: Glastaschendesign
Die Verglasungstasche muss:

Behalten Sie die Verglasung beiunter positivem und negativem Explosionsdruck

Glasdurchbiegung berücksichtigenohne harten Kontakt, der zum Bruch führt

Feuchtigkeit ablassenDadurch könnte die Verglasung beschlagen oder delaminieren

Wir schneiden die Verglasungstasche maschinell oder per Laser-auf präzise Maße zuNeopren-Einstellblöckedie die Verglasung positionieren und Aufprallenergie absorbieren. Die Verglasung wird mit gesichertstrukturelles Silikondichtmittelodermechanische Verglasungsanschläge.

Schritt 3: Oberflächenvorbereitung und Beschichtung
Rahmen sindAbrasivstrahlen gereinigtgemäß SSPC-SP6 kommerziellem Strahlstandard, dann beschichtet mitEpoxidgrundierung mit hoher-SchichtstärkeUndPolyurethan-Decklack. Das Beschichtungssystem ist geprüftSalzsprühbeständigkeit(1,000+ Stunden) undchemische Beständigkeitgegenüber üblichen industriellen Verunreinigungen.

Die Sorge eines Kontrollraumbetreibers: Der Fall der beschlagenen Verglasung
Ein Kontrollraum einer Raffinerie meldete, dass sich Explosionsfenster entwickelt hatteninneres Beschlagenzwischen den Glasschichten, wodurch die Sicht beeinträchtigt wird. Die Untersuchung ergab, dass die Verglasungstasche nicht ausreichend warWeinen LöcherDadurch wird Feuchtigkeit eingefangen, die schließlich in die Zwischenschicht aus Verbundglas eindringt.

Unsere Lösung:Wir haben die Verglasungstasche mit neu gestaltetkontinuierliche Weep-Slotsam Fensterbrett, sodass die Feuchtigkeit ungehindert abfließen kann. Wir haben auch angegebenRand-versiegeltes Verbundglasmit einer feuchtigkeitsbeständigen Zwischenschicht für alle zukünftigen Projekte.

Verglasungsoptionen und Kompromisse-Offs:

Prüfung und Zertifizierung:
Wir führen keine Explosionstests-hausintern durch. WirBauen Sie nach Ihren getesteten und zertifizierten Verglasungssystemspezifikationen. Wenn Sie eine maßgeschneiderte Verglasungslösung benötigen, können wir uns hierfür mit zugelassenen Prüflaboren abstimmenStoßrohr- oder Arenatests(Kosten und Terminplanung durch den Kunden).

Überprüfung der Rahmenabmessungen:

Abmessungen der Verglasungstasche:Verifiziert mitgehen/nein-gehen MessgeräteoderCMMum den richtigen Sitz der Verglasung zu gewährleisten (typischerweise +3mm / -0mm auf Breite/Höhe).

Rechtwinkligkeit des Rahmens:Mit Diagonalmessung geprüft (Toleranz ±2mm).

Schweißnahtprüfung:

Visuelle Inspektion (VT):100 % der Schweißnähte.

Farbeindringmittel (PT):Die Schweißnähte der Rahmenecken wurden auf Oberflächenrisse untersucht.

Beschichtungsqualität:

Trockenfilmdicke (DFT):Verifiziert mitDeutsches Schichtdickenmessgerät(Grundierung 75–100 μm, Decklack 50–75 μm).

Feiertagserkennung:Hochspannungs-Funkentest zur Erkennung von Nadellöchern in der Beschichtung (optional).

Dokumentationspaket:

Materialzertifizierungen (Rahmen und Verglasung)

Schweißverfahren und Schweißerqualifikationen

Beschichtungsinspektionsberichte

Konformitätsbescheinigung

Holen Sie sich ein individuelles Angebot

Laden Sie Ihren Fensterplan und Ihre Verglasungsspezifikationen hoch. Unser Ingenieurteam erstellt innerhalb von 2–3 Werktagen eine Machbarkeitsbewertung der Rahmenfertigung und einen Kostenvoranschlag.

Laden Sie Ihre Zeichnung hoch und holen Sie sich ein Angebot ein

• GJB 9001CKlicken Sie zum Anzeigen
• ISO 9001Klicken Sie zum Anzeigen

Für dieses Teil verwendete Prüfausrüstung:

Xi'an Edward CMM (0,005 mm) / Gelenkarm - Überprüfung der Verglasungstasche

Beschichtungsdickenmessgerät - DFT-Überprüfung

Farbeindringmittel-Kit - Erkennung von Schweißoberflächenrissen
